ESD Kıyafetlerin Önemi ve Yapılması Gereken Testler

ESD kıyafet neden önemlidir?

Elektronik kart, sensör, yarı iletken ve hassas montajlarda gözle görülmeyen bir elektrostatik boşalma bile ürünün hemen arızalanmasına veya sahada daha sonra ortaya çıkacak gizli hasara katkıda bulunabilir. Personel hareketi, sürtünme, düşük bağıl nem, sentetik iç giysi ve yalıtkan yüzeyler yük oluşumunu etkileyebilir.

ESD kıyafetin görevi normal giysiyi yeterince örtmek, statik yükün kontrolsüz alanlar oluşturmasını sınırlamak ve tasarlandığı giysi sınıfına göre kontrollü bir elektriksel davranış sağlamaktır. Buna rağmen giysi; zemin, ayakkabı, bileklik, çalışma yüzeyi, iyonizasyon, nem yönetimi ve eğitimden bağımsız düşünülmemelidir. IEC 61340-5-1, elektronik parçaları işleyen kuruluşlar için bir ESD kontrol programı çerçevesi tanımlar; ürün seçimi tesisin bu programındaki role göre yapılmalıdır.

ESD etiketi neyi gösterir, neyi göstermez?

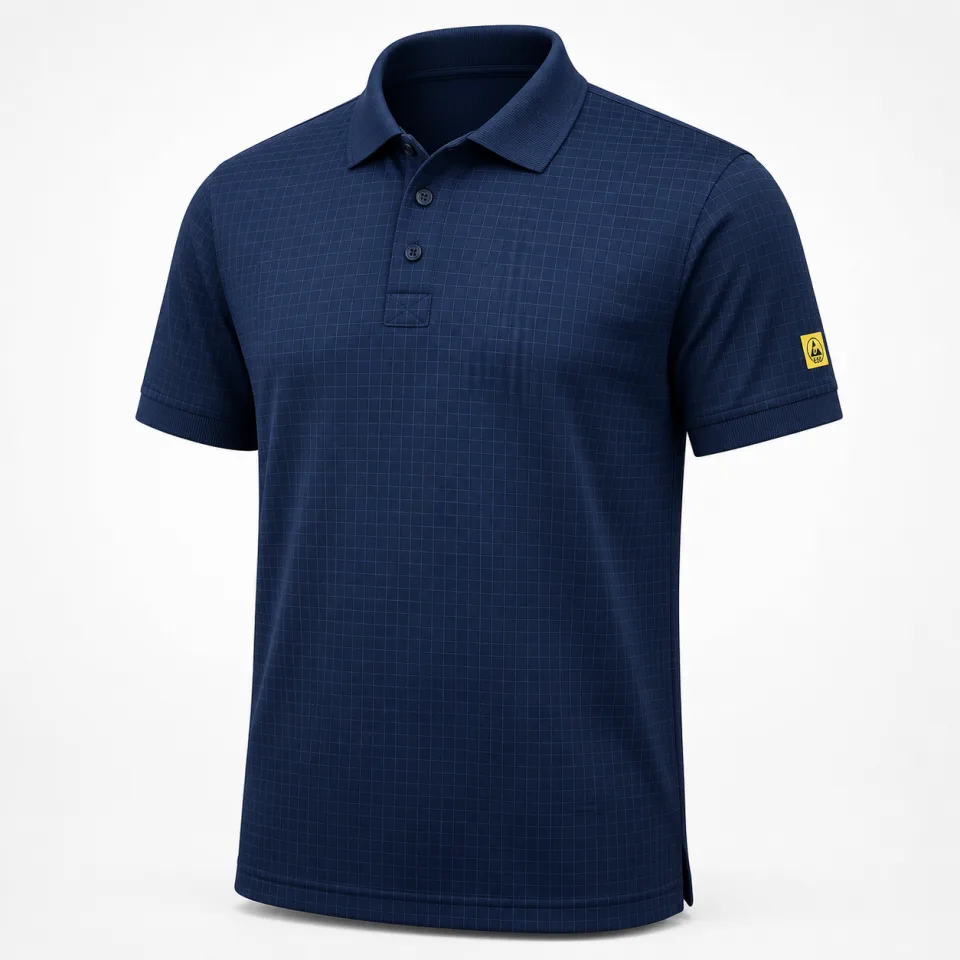

Görünür ESD etiketi ürünün depoda, dağıtımda ve kullanım alanında standart kıyafetlerden ayrılmasını kolaylaştırır. Model kodu, lot veya seri bilgisi, beden, bakım talimatı ve üretim revizyonuyla birlikte kullanıldığında izlenebilirliğe katkı sağlar.

Bununla birlikte etiket tek başına elektriksel performans belgesi değildir. Satın alma dosyasında amaçlanan giysi tipi, referans alınan test yöntemi, numune koşullandırması, kabul ölçütleri, yıkama öncesi ve sonrası kontrol planı ile raporu düzenleyen laboratuvar açıkça belirtilmelidir. “Antistatik kumaş kullanılmıştır” ifadesi bitmiş giysinin bütün dikiş ve paneller boyunca aynı davranışı koruduğunu kanıtlamaz.

1. Teknik dosya ve görsel kabul kontrolü

Elektriksel ölçümden önce doğru ürünün test edildiği doğrulanmalıdır. Ürün kodu, beden, renk, kumaş lotu, aksesuarlar, logo uygulaması ve yıkama geçmişi kayıt altına alınır. ESD etiketi bulunmalı; yırtık, sökülmüş iletken iplik, aşınmış manşet, değiştirilmiş fermuar, kontrolsüz onarım veya yoğun kirlenme gibi sapmalar fotoğraflanmalıdır.

• Ürün kodu ve revizyon teknik şartnameyle eşleşiyor mu?
• ESD etiketi görünür, kalıcı ve doğru ürüne ait mi?
• Normal kıyafeti örten kesim, kol ve kapama düzeni numuneyle aynı mı?
• Logo, arma veya nakış onaylanan konum ve ölçüde mi?
• Kullanım ve yıkama geçmişi izlenebilir mi?

2. Kumaşın elektriksel karakterizasyonu

Kumaş geliştirme ve tedarikçi kabul aşamasında yüzeysel veya hacimsel elektriksel davranış, seçilen malzemeye ve şartnameye uygun yöntemle değerlendirilir. Numunenin sıcaklık ve bağıl nem gibi çevresel koşullara göre hazırlanması sonuçların karşılaştırılabilirliği açısından önemlidir. Ölçüm cihazı, elektrot düzeni, uygulanan gerilim, bekleme süresi ve ortam koşulu raporda yer almalıdır.

Kumaş sonucu ürün geliştirme için değerli olsa da bitmiş giysi testinin yerine geçmez. Kesim yönü, dikiş, astar, ribana, kapama, baskı ve farklı kumaş panelleri elektriksel yolu değiştirebilir.

3. Bitmiş giyside panelden panele ve koldan kola direnç

Bitmiş giysi üzerinde iletken veya dağıtıcı yapının dikişlerden ve birleşimlerden devam edip etmediği incelenir. IEC 61340-4-9 ve ANSI/ESD STM2.1 gibi giysi test yöntemleri; statik kontrol giysilerinin direnç karakterizasyonuna yönelik ölçüm düzenleri tanımlar. Uygulanacak düzen, giysinin statik kontrol giysisi, topraklanabilir giysi veya topraklanabilir giysi sistemi olarak tasarlanmasına göre seçilmelidir.

Koldan kola, panelden panele veya tanımlı topraklanabilir noktaya ölçüm yapılacaksa elektrot konumu her numunede aynı tutulur. Yalnız tek noktadan alınan iyi bir sonuç bütün giysiyi temsil etmeyebilir; kritik dikişler, farklı paneller ve kapama çevresi test planına dahil edilmelidir.

4. Manşet, kapama ve topraklanabilir nokta kontrolü

Manşet bazı giysi sistemlerinde kullanıcıyla elektriksel bağlantının parçası olabilir. Bu durumda manşetten tanımlı bağlantı noktasına kadar olan yol, giysi giyilmiş durumdayken sistem yaklaşımıyla değerlendirilir. Her ESD kıyafeti personeli topraklayan bir giysi sistemi değildir; ürün sınıfı teknik dosyada açıkça yazılmalıdır.

Fermuar, çıtçıt ve diğer kapamalar giysinin örtücülüğünü ve panel sürekliliğini etkilememelidir. Kapama açıkken yapılan ölçümle doğru kapatılmış kullanım koşulundaki ölçüm birbirine karıştırılmamalı; kullanıcı talimatı test edilen konfigürasyonu açıkça göstermelidir.

5. Yıkama öncesi ve sonrası karşılaştırma

İletken lifler, dikişler ve manşetler tekrar yıkama, kurutma, kimyasal kalıntı ve mekanik aşınmadan etkilenebilir. Bu nedenle yalnız yeni ürün testi yeterli değildir. Projede beklenen bakım yöntemi ve çevrim sayıları belirlenerek başlangıç sonucu ile ara ve son çevrim sonuçları karşılaştırılmalıdır.

Test numunesi gerçek bakım talimatına göre işlem görmelidir. Ev tipi, endüstriyel veya kontrollü temizleme süreçleri birbirinin yerine varsayılmamalıdır. Deterjan, yumuşatıcı, kurutma sıcaklığı ve ütü gibi parametreler kaydedilmezse sapmanın kaynağı izlenemez.

6. Logo, nakış, arma ve onarım sonrası doğrulama

Baskı filmi, yoğun nakış, yapışkanlı arma veya geniş destek telası yüzeyin bir bölümünü yalıtabilir ya da iletken ızgarayı kesebilir. Logo numunesi yalnız görsel açıdan değil, ürünün teknik performansına etkisi bakımından da onaylanmalıdır. Logo alanı, boyutu, uygulama yöntemi ve kullanılan destek malzemesi teknik dosyada saklanır.

Yırtık veya fermuar arızası sonrası yapılan onarımda standart kumaş ve iplik kullanılması ürünün ilk performansını değiştirebilir. Onarılan ürünün yeniden hizmete alınıp alınmayacağı görsel kararla değil, tesis prosedüründeki doğrulamayla belirlenmelidir.

7. Giyilmiş sistem ve saha kullanım kontrolü

Laboratuvar sonucu ürün yeterliliğinin yalnız bir bölümüdür. Çalışanın giysiyi tamamen kapatması, uygun iç katman kullanması, kolları kıvırmaması ve tesisin personel topraklama kurallarına uyması gerekir. Giyilmiş sistem testi öngörülüyorsa giysi, kullanıcı ve diğer kontrol elemanları tanımlanan yöntemle birlikte değerlendirilir.

Pilot kullanımda oturma, uzanma, kol kaldırma ve eğilme hareketleri sırasında normal kıyafetin açığa çıkıp çıkmadığı; manşet temasının sürüp sürmediği ve kapamanın kendiliğinden açılıp açılmadığı gözlenmelidir. Konfor sorunu çalışanı ürünü yanlış kullanmaya yöneltiyorsa teknik olarak uygun bir ürün sahada beklenen sonucu vermeyebilir.

8. Periyodik doğrulama ve kayıt planı

Periyodik kontrol sıklığı tek bir genel takvimle belirlenmez. Ürünün sınıfı, proses hassasiyeti, kullanım yoğunluğu, yıkama sayısı, arıza geçmişi ve tesis risk analizi birlikte değerlendirilir. Kabul, izleme ve ret ölçütleri yazılı olmalı; sonucu geçen ürünün kimliği ve bir sonraki kontrol tarihi kaydedilmelidir.

En sık yapılan hatalar

• ESD etiketi bulunduğu için ürünü test raporu olmadan kabul etmek.
• Yalnız kumaşı ölçüp bitmiş giysinin dikiş ve aksesuarlarını değerlendirmemek.
• Test yöntemini, ortam koşulunu veya cihaz bilgisini rapora yazmamak.
• Yeni ürün sonucunu bütün kullanım ömrü için geçerli varsaymak.
• Logo ve onarım değişikliklerini teknik revizyon olarak yönetmemek.
• ESD kıyafeti zemin, ayakkabı ve personel topraklama sisteminden bağımsız görmek.

ESD kıyafet satın alma kontrol listesi

1. Tesisin ESD sorumlusu amaçlanan giysi tipini ve kullanım alanını tanımlasın.
2. Teknik şartname test yöntemi, numune hazırlığı ve kabul ölçütlerini açıkça yazsın.
3. Üründe görünür ESD etiketi, model kodu ve bakım bilgisi bulunsun.
4. Kumaş raporuna ek olarak bitmiş giysi doğrulaması istensin.
5. Logo uygulanmış gerçek üretim numunesi test planına dahil edilsin.
6. Yıkama çevrimi, periyodik kontrol ve ret sonrası ayırma yöntemi tanımlansın.
7. Her sonuç ürün kodu, lot, tarih ve sorumlu kişiyle izlenebilir tutulsun.

Sık sorulan sorular

ESD etiketi ürünün uygun olduğunu tek başına kanıtlar mı?

Hayır. Etiket tanımlama ve izlenebilirlik sağlar; teknik dosya, doğru test yöntemi ve bitmiş ürün sonucu ayrıca değerlendirilmelidir.

ESD kıyafetler ne zaman tekrar test edilmelidir?

Periyot tesisin ESD kontrol planında belirlenir. Kullanım yoğunluğu, yıkama sayısı, ürün sınıfı, proses hassasiyeti ve geçmiş sonuçlar dikkate alınır. Hasar, onarım veya malzeme değişikliği ek doğrulama gerektirebilir.

ESD kıyafete logo uygulanabilir mi?

Uygulanabilir; fakat uygulama yöntemi ve alanı iletken yapıyı etkileyebileceği için onaylı numunede değerlendirilmelidir.

Teknik kaynaklar

• IEC 61340-5-1:2024 — ESD kontrol programı genel gereksinimleri
• IEC 61340-4-9 — Giysiler için standart test yöntemleri
• EOS/ESD Association — Giysi ve malzeme test yöntemleri

Standartların güncel baskısı, kapsamı ve lisanslı metni proje başlangıcında yetkili kaynaktan kontrol edilmelidir. Bu rehber bir test standardının veya tesise özgü risk analizinin yerine geçmez.
